I. GIỚI THIỆU CHUNG VỀ SẢN PHẨM
1.1. Nguyên lý hoạt động
Diathermy, viết tắt của chuyển năng lượng điện dung và điện trở, là phương pháp tạo ra hiệu quả trị liệu thông qua cơ chế truyền năng lượng.
Diathermy không tạo ra nhiệt “từ bên ngoài”, mà thông qua việc sử dụng các điện cực chuyên dụng, nó kích thích điện tích ion tự nhiên của mô cơ, kích hoạt tuần hoàn máu để làm tăng
nhiệt độ mô và thúc đẩy phản ứng sinh lý tự nhiên. Kết quả là, quá trình này làm tăng nhiệt độ mô, kích thích phản ứng tự nhiên của cơ thể, giúp phục hồi tổn thương cơ và khớp.
1.2. Nguyên lý tay cầm diathermy
Kích hoạt tế bào để sinh nhiệt do chuyển động, thúc đẩy tuần hoàn máu và bạch huyết, có thể phục hồi độ đàn hồi da, làm săn chắc da, phân hủy mỡ dưới da, cải thiện mô da dạng tổ ong, giảm tác động của viêm, cải thiện chức năng hoạt động của tế bào, nâng cao độ đàn hồi mô, cải thiện chuyển hóa, tái tạo mô, tăng cường lưu thông tĩnh mạch và bạch huyết.
1. CET
Được gọi là đầu C, tấm điện cực tương ứng có màu đen. Năng lượng truyền qua đầu C chủ yếu tác động lên mô mềm nông có nhiều nước hơn, chẳng hạn như: cơ, mạc, cân, mạch máu, bạch huyết, v.v.
2. RET
Được gọi là đầu R, tấm điện cực tương ứng bằng thép không gỉ, và cũng bao gồm vòng tay điện, cùng các loại khác. Năng lượng truyền bởi đầu R tác động lên mô cứng sâu hơn có ít nước hơn, chẳng hạn như: dây chằng, khớp, gân, màng xương, xương, v.v.
3. Tấm âm (Negative plate)
Loại và đặc tính của tấm âm trong mạch điện tử tần số cao còn được gọi là tấm điện cực âm, ngoài ra còn có tấm da giả (skin muscle plate) hoặc điện cực tắt (deactivated electrode).
4. Bàn đạp chân (Foot switch)
Khi sử dụng thiết bị này, phải giữ chân đạp lên công tắc bàn đạp (foot switch) thì tay cầm mới hoạt động bình thường. Khi bạn muốn dừng sử dụng tay cầm, cần nhả công tắc bàn đạp trước rồi mới thả tay cầm.
1.3. Chỉ định điều trị
− Quản lý sức khỏe (Health management)
− Giảm đau (Relieve pain)
− Phục hồi tổn thương (Damage repair)Các ứng dụng cụ thể:
• Nâng cơ và săn chắc da mặt, tan mỡ
• Phục hồi sau sinh, loại bỏ hàn khí trong cơ thể (ví dụ như “lạnh tử cung”)
• Tăng cường miễn dịch
• Giảm đau cơ
• Chấn thương thể thao
• Viêm gân
• Mô sẹo
• Bầm tím, bong gân
• Phục hồi cơ sàn chậu
• Giảm đau cấp và mãn tính
II. MÔ TẢ THIẾT BỊ

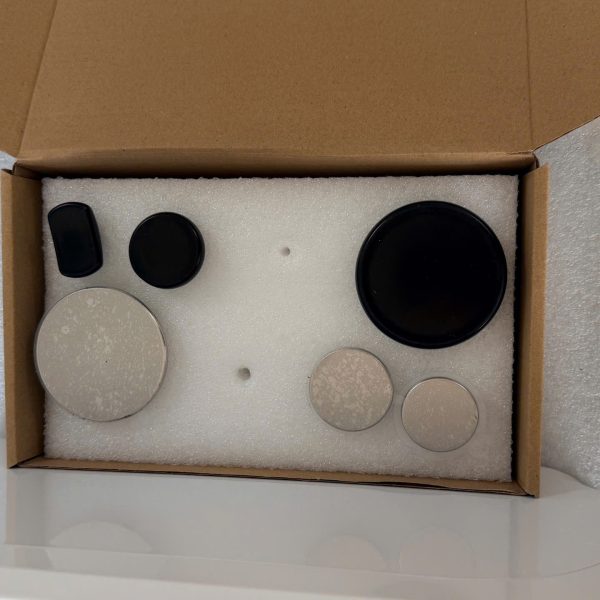

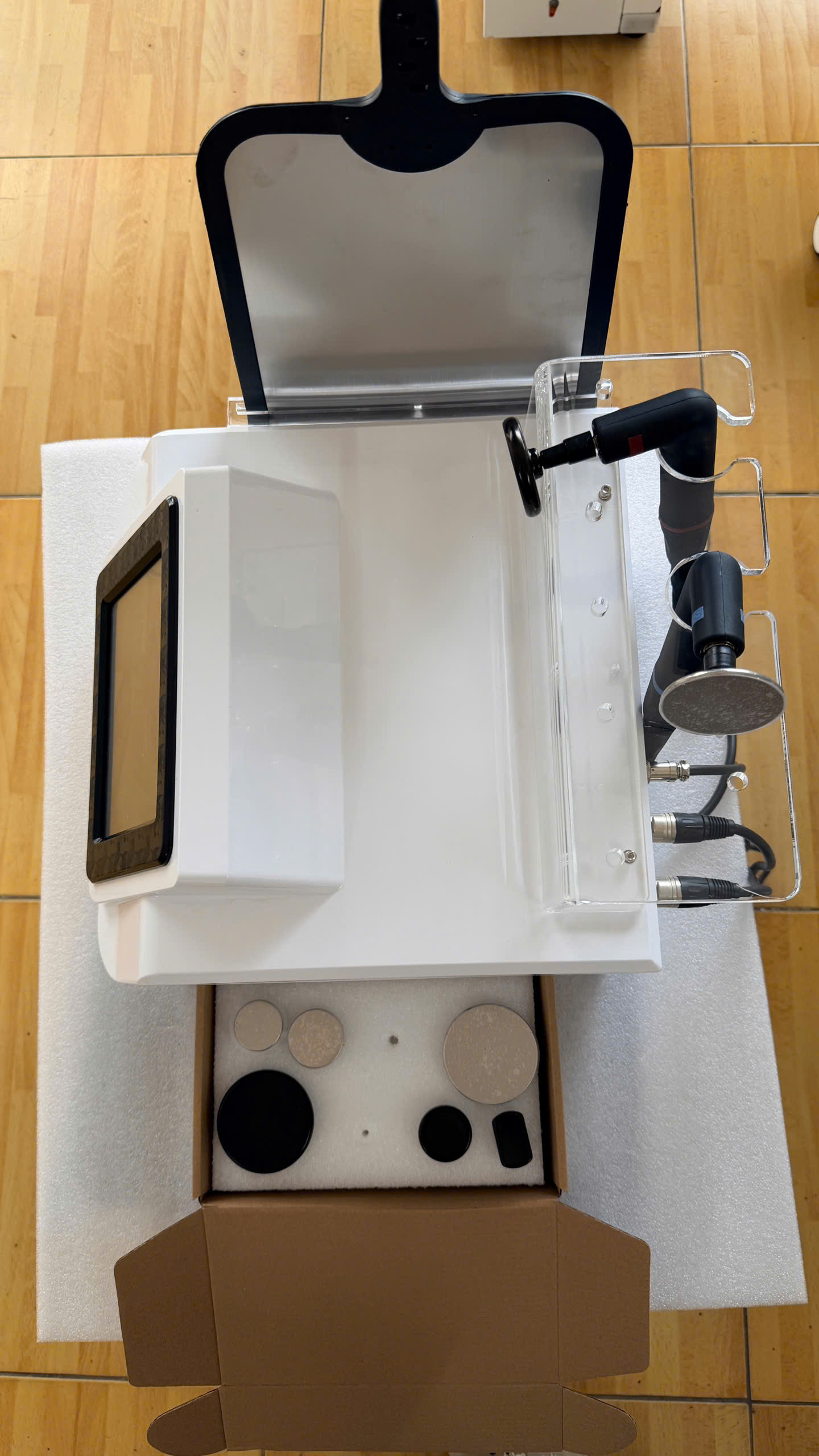

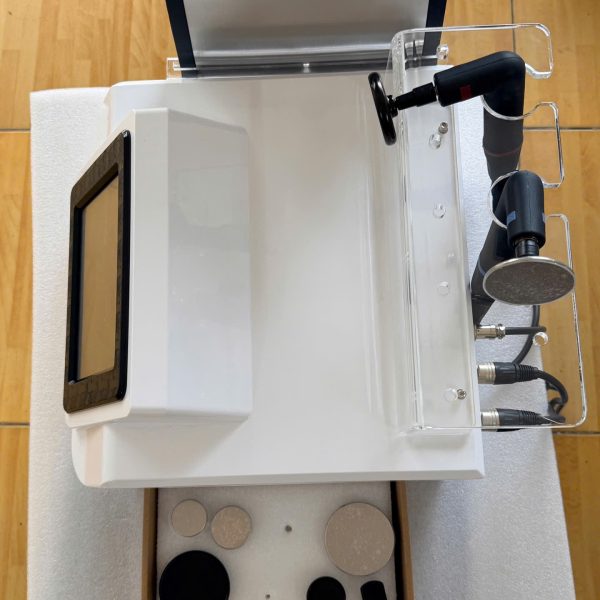

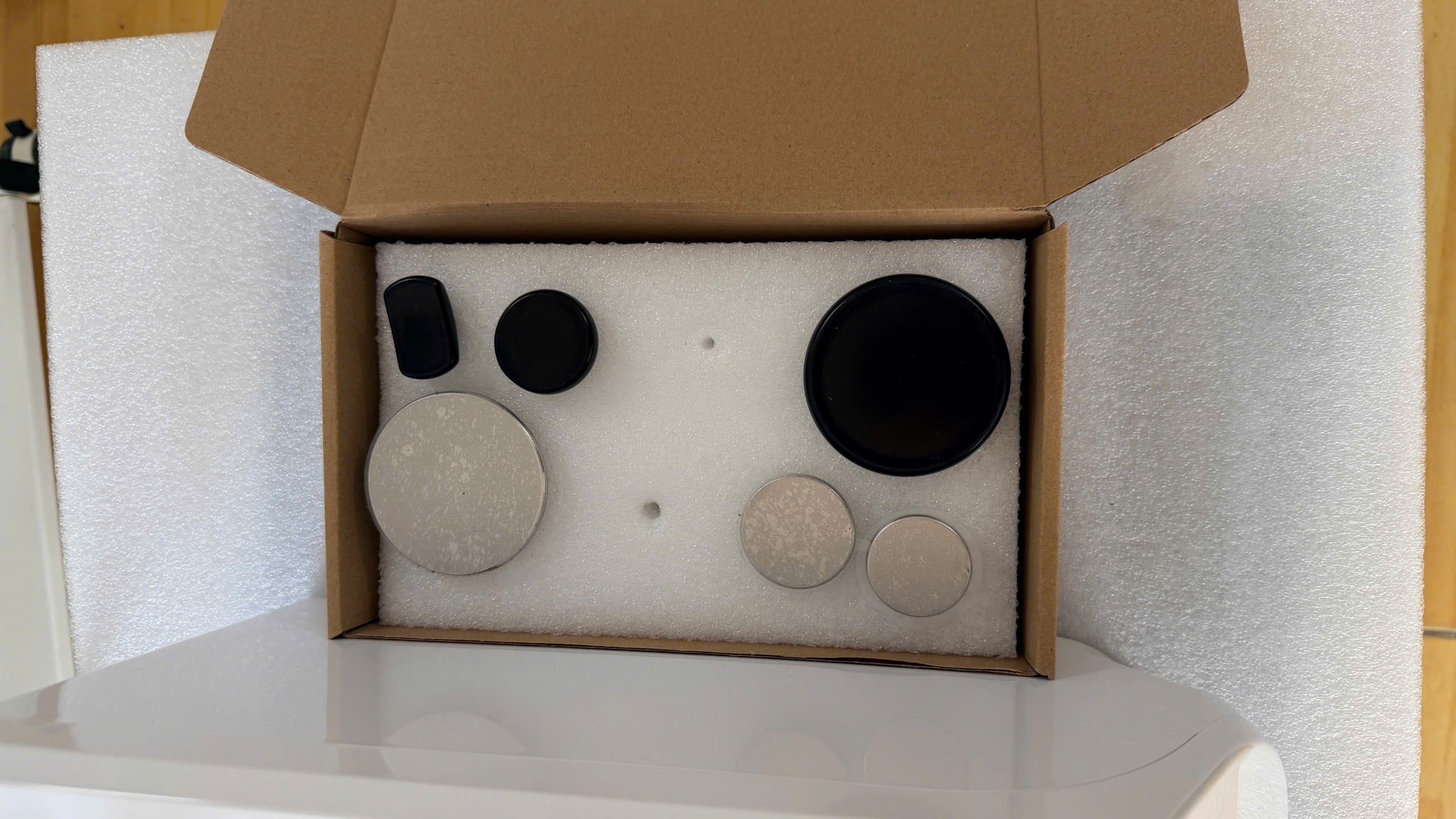

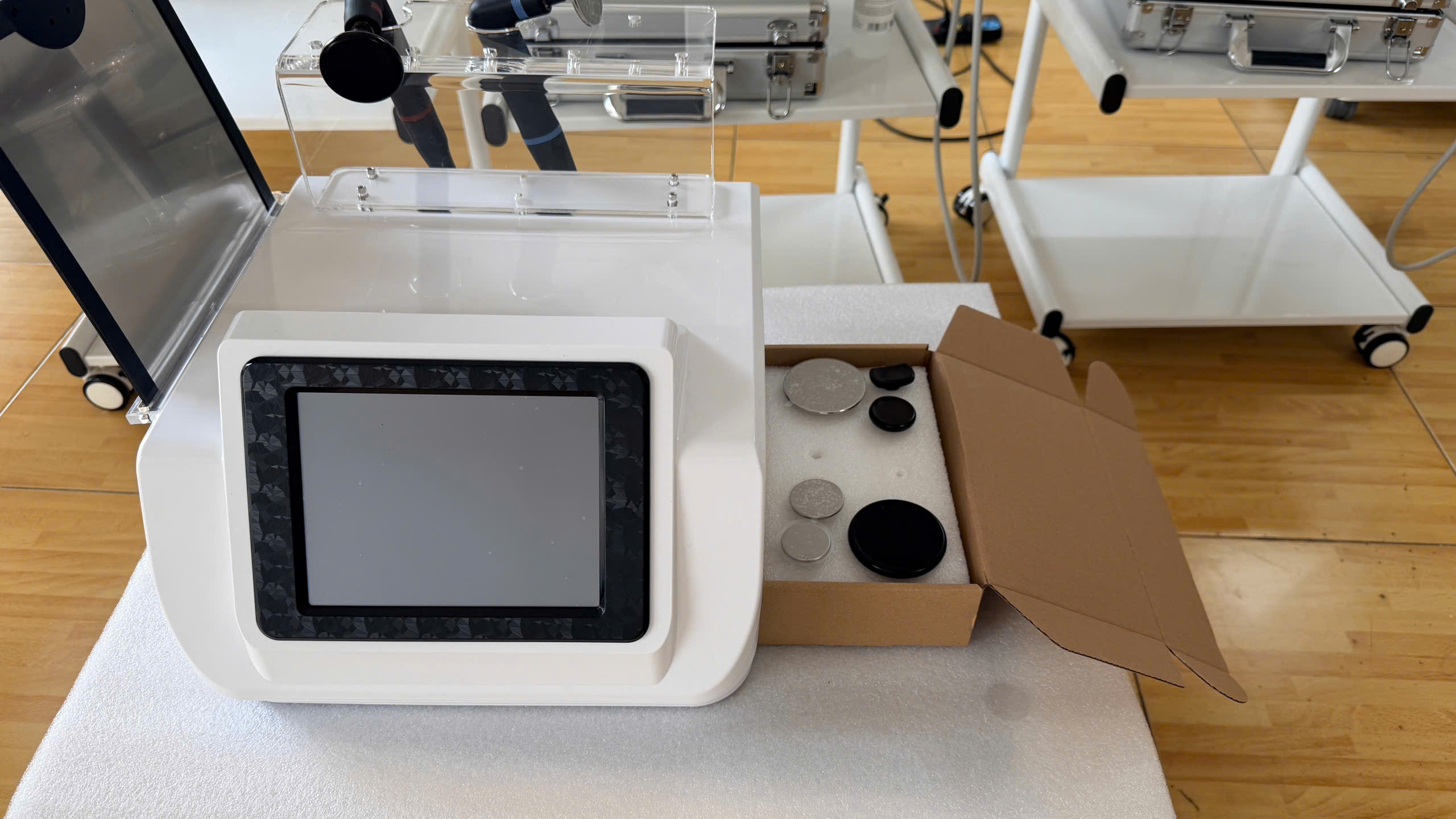

2.1. Cấu hình tiêu chuẩn
Ảnh
1) Negative plate – Tấm điện cực âm
2) Touch screen – Màn hình cảm ứng
3) Foot switch – Bàn đạp chân
4) CET heat transfer handle – Tay cầm truyền nhiệt CET
5) RET heat transfer handle – Tay cầm truyền nhiệt RET6) Radiator – Quạt tản nhiệt
7) Foot switch socket – Cổng cắm bàn đạp chân
8) Negative plate socket – Cổng cắm tấm điện cực âm
9) RET diathermy handle socket – Cổng cắm tay cầm diathermy RET
10) CET diathermy handle socket – Cổng cắm tay cầm diathermy CET
11) Power switch – Công tắc nguồn
12) Electrical outlet – Ổ cắm điện
II. VẬN HÀNH
3.1. Vận hành cơ bản
1. Lắp phụ kiện và kết nối với máy chính
(1) Cắm bàn đạp chân vào cổng [7], tấm điện cực âm [8], tay cầm diathermy RET [9],
và tay cầm diathermy CET [10].
(2) Cắm dây nguồn vào cổng [12], sau đó bật công tắc nguồn chính [11].
(3) Khi khởi động, màn hình hiển thị giao diện chờ (Waiting, như Hình 1).
(4) Nhấp vào màn hình để vào giao diện vận hành (Hình 2).
2. Trong giao diện (Hình 2)
Có hai nút “CAP” và “RES” trên giao diện, tương ứng
với: o “CAP”: dành cho vùng cơ thể (Hình 2)
o “RES”: dành cho vùng mặt (Hình 3)
Có mười vùng trên cơ thể có thể thực hiện thao tác, bao gồm:
o Cột sống cổ, vai, lưng, eo, cổ tay, cổ chân, đầu gối, bàn chân.
Ngoài ra còn có các vùng trên mặt như:
o Trán, mí mắt, khóe mắt, sống mũi, cánh mũi, má trái, má phải, cằm, quai hàm và
sau gáy.
Trong ví dụ minh họa, cột sống cổ được chọn làm vùng thao tác mẫu.
3. “Energy” (Năng lượng) – hiển thị mức độ mạnh yếu của tay cầm khi hoạt động, phạm
vi điều chỉnh từ 5% đến 100%.
4. “Time” (Thời gian) – hiển thị thời gian vận hành của thiết bị hiện tại.
5. “Output Power” (Công suất đầu ra) – phạm vi công suất đầu ra hiện tại từ 0W–
150W. Có 4 chế độ nhiệt độ đầu ra để lựa chọn:
o “non-hot” – không nóng
o “warm” – ấm
o “deep hot” – nóng sâu
o “cycle” – chu kỳ luân phiên
6. “Parameter recommendation” (Gợi ý thông số) – hiển thị thời gian, tần số và khoảng
cách sử dụng được khuyến nghị cho từng phần cơ thể.
7. Khi sử dụng tay cầm
o Đặt tấm điện cực âm sát với da.
o Sau đó gắn tay cầm, nhấn “Start” trên màn hình (Hình 2) hoặc đạp bàn đạp
chân để bắt đầu.
o Khi máy bắt đầu chạy, tay cầm sẽ phát nhiệt và hoạt động.
o Nếu muốn tạm dừng, chỉ cần nhấn nút “Pause” trên màn hình (Hình 4).3.2. Vận hành tay cầm diathermy tiêu chuẩn
Vị trí thao tác: Cổ tay
• Tay cầm sử dụng: CET/RET
• Phương pháp vận hành: Di chuyển tay cầm dọc theo khớp cổ tay với động tác tròn
hoặc qua lại.
• Cường độ làm việc: 50% năng lượng.
• Thời gian: 15–20 phút/lần.
• Tần suất: 2 lần/tuần, kéo dài 2 tuần.
Vị trí thao tác: Khớp cổ chân
• Tay cầm sử dụng: CET/RET
• Phương pháp vận hành: Di chuyển tay cầm quanh khớp cổ chân theo vòng tròn hoặc
theo hướng lên xuống.
• Cường độ làm việc: 50% năng lượng.
• Thời gian: 15–20 phút/lần.
• Tần suất: 2 lần/tuần, kéo dài 2 tuần.
Vị trí thao tác: Khớp khuỷu tay
• Tay cầm sử dụng: RET (khuyên dùng)
• Phương pháp vận hành: Di chuyển tay cầm qua lại dọc theo khớp khuỷu tay, tập trung
ở vùng đau hoặc cứng khớp.
• Cường độ làm việc: 50% năng lượng.
• Thời gian: 15–20 phút/lần.
• Tần suất: 2 lần/tuần, kéo dài 2 tuần.
Vị trí thao tác: Khớp cổ tay (góc khác)
• Tay cầm sử dụng: CET/RET
• Phương pháp vận hành: Tay cầm di chuyển chậm, xoay tròn quanh vùng cổ tay.
• Cường độ làm việc: 50% năng lượng.
• Thời gian: 15–20 phút/lần.
• Tần suất: 2 lần/tuần, kéo dài 2 tuần.
Vị trí thao tác: Khớp gối
• Tay cầm sử dụng: CET/RET
• Phương pháp vận hành: Tay cầm di chuyển quanh vùng đầu gối, bao phủ mặt trước,
sau và hai bên.
• Cường độ làm việc: 50% năng lượng.
• Thời gian: 15–20 phút/lần.
• Tần suất: 2 lần/tuần, kéo dài 6 tuần.
Vị trí thao tác: Vai
• Tay cầm sử dụng: CET/RET
• Phương pháp vận hành: Di chuyển tay cầm qua lại trên vùng vai và bả vai, đặc biệt tậptrung vào vùng cơ bị co cứng hoặc đau nhức.
• Cường độ làm việc: 50% năng lượng.
• Thời gian: 15–20 phút/lần.
• Tần suất: 2 lần/tuần, kéo dài 6 tuần.
Vị trí thao tác: Lòng bàn chân
• Tay cầm sử dụng: RET (khuyên dùng)
• Phương pháp vận hành: Tay cầm di chuyển chậm từ gót đến đầu ngón chân, tập trung
ở vùng gan bàn chân.
• Cường độ làm việc: 50% năng lượng.
• Thời gian: 15–20 phút/lần.
• Tần suất: 2 lần/tuần, kéo dài 2 tuần.
Những điều cần lưu ý
• Khi thiết bị đang khởi động hoặc ở trạng thái chờ, không được đặt tấm mạch điện
(circuit plate) lên máy, và không để đầu tay cầm chạm trực tiếp vào tấm mạch điện, để
tránh gây chập mạch cho thiết bị.
Khi thiết bị đang hoạt động, người vận hành không được chạm nhẹ vào tấm mạch
điện, mà phải đặt tay tiếp xúc hoàn toàn với tấm mạch để tránh bị điện giật.
IV. THÔNG SỐ KĨ THUẬT
– Loại máy: Máy vật lý trị liệu, sử dụng công nghệ CET/RET Diathermy (đốt điện cao tần).
– Chế độ công suất đầu ra: Có bốn chế độ để lựa chọn: “không nóng”, “ấm”, “nóng sâu”,
và “chu kỳ”
– Mức năng lượng: Có thể điều chỉnh từ 5% đến 100%.
– Công suất đầu ra: Từ 0W đến 150W
– Thời gian hoạt động: Có thể điều chỉnh được.
– Tần số hoạt động: 448kHz
– Điện áp định mức: 110V/60Hz hoặc 220V/50Hz- Kích thước máy: 35.5cm×34.5cm×23.8cm
